Système de purge du puits du terrain au Buisson de Cerzat
Pour l’utilisation de l’eau provenant du puits creusé sur le terrain, je voulais un système à la fois robuste, fonctionnel et résilient.En mode de fonctionnement normal, l’eau est extraite de manière autonome à l’aide d’un mini panneau solaire de 30W actionnant une petite pompe USB (5V). Mais je voulais également prévoir un "mode dégradé" : si plus rien ne fonctionne, je dois pouvoir, à la force de mes bras et à l’aide d’un simple seau, extraire l’eau du puits pour irriguer le terrain sans effort excessif.

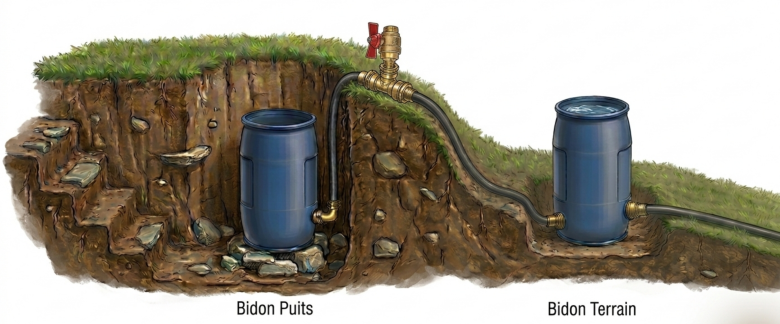

Le concept repose sur deux bidons de 200L. L’un est placé dans le puits, l'autre sur le terrain, quasiment à la même altitude. En jouant sur le principe des vases communicants, le bidon du terrain se remplit à mesure que celui du puits se charge. Le bidon du puits est d'ailleurs surélevé de façon à ce que, depuis le fond du puits, je puisse y vider un seau sans avoir besoin de monter une marche.
Le bidon situé sur le terrain est positionné très légèrement plus haut que celui du puits (environ 3 cm de décalage). Cette subtilité est cruciale : elle garantit que le bidon extérieur ne déborde jamais, même si celui du puits vient à saturer.
Pour assurer le transit de l’eau, un tuyau part de la base du bidon du puits, remonte à la surface et se connecte à la base du bidon du terrain. Une fois ce tuyau totalement rempli d'eau, le principe physique s'amorce : les deux réservoirs cherchent à équilibrer leur niveau en permanence. Si l'un se remplit, l'autre suit ; si l'un se vide, l'autre aussi.
Le maintien d'une colonne d'eau parfaite dans le tuyau de purge est donc vital. La moindre bulle d'air — due à une micro-fuite au niveau des raccords par exemple — briserait l'équilibre. Pour pallier cela, j'ai installé un té avec une vanne au point le plus haut. Cela me permet de brancher un petit réservoir auxiliaire pour remplir le tuyau et chasser l'air facilement. Enfin, pour éviter tout désamorçage lors de l'utilisation, la sortie d'eau du bidon terrain est placée légèrement au-dessus de son entrée.
En résumé, au quotidien, le combo panneau solaire/batterie/pompe travaille en continu pour remplir le réservoir du puits. Si celui-ci déborde, l'excédent retourne simplement à la source. Et en cas de panne, il me suffit d'enfiler mes bottes et de prendre mon seau pour prendre le relais de la pompe en toute simplicité.
Je vous détaillerai bientôt la nomenclature précise de tous les éléments de ce système.
